Biểu đồ xương cá là gì? Chắc chắn là câu hỏi của nhiều người khi đối mặt với những rắc rối. Việc nắm vững khái niệm fishbone diagram là gì. Sẽ giúp bạn hệ thống hóa thông tin một cách trực quan và logic nhất. Hãy cùng khám phá cẩm nang chi tiết để áp dụng công cụ này vào thực tế.

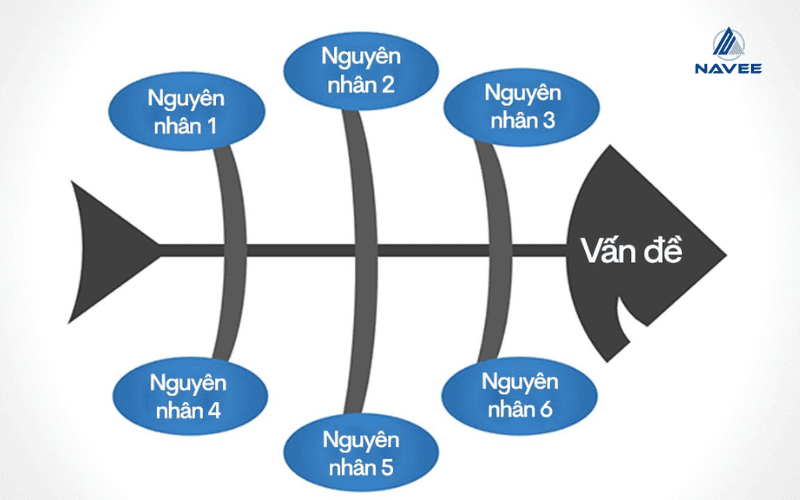

1. Biểu đồ xương cá là gì?
Biểu đồ xương cá hay còn gọi là sơ đồ Ishikawa. Đâylà một công cụ đồ họa giúp bạn tìm ra nguyên nhân của một vấn đề cụ thể. Hình dáng của sơ đồ này mô phỏng bộ xương của một con cá. Với phần đầu đại diện cho vấn đề chính và các xương nhánh đại diện cho những yếu tố gây ra vấn đề đó.
Về bản chất, đây là một sơ đồ nhân quả dùng để phân tích mối quan hệ giữa một kết quả và các yếu tố tác động. Khi sử dụng công cụ này, bạn sẽ liệt kê tất cả các nguyên nhân có thể xảy ra. Từ đó, sắp xếp chúng vào từng nhóm rõ ràng như con người, máy móc, phương pháp hoặc môi trường.
Thay vì chỉ nhìn thấy những biểu hiện bên ngoài. Sơ đồ này giúp bạn đào sâu vào từng lớp thông tin để tìm ra gốc rễ của rắc rối. Điều này đặc biệt hữu ích trong làm việc nhóm. Vì nó tạo ra một bức tranh tổng quan. Giúp mọi người cùng nhìn nhận vấn đề một cách khách quan và khoa học nhất.

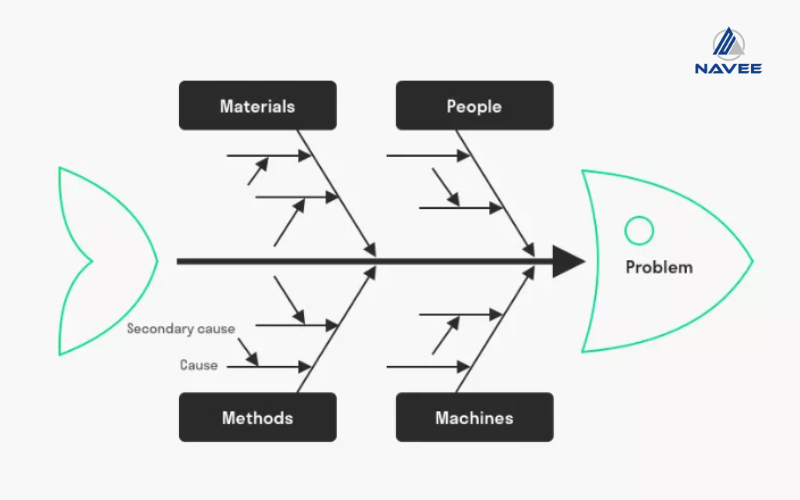

2. Cấu trúc cơ bản của sơ đồ tư duy xương cá
Một sơ đồ tiêu chuẩn thường bao gồm các phần sau đây:
- Phần đầu cá: Đây là bộ phận nằm ở phía bên phải của sơ đồ. Nơi đây sẽ ghi lại vấn đề cụ thể hoặc mục tiêu quan trọng. Mà bạn đang cần phân tích và tìm hướng giải quyết.
- Phần xương sống: Là một đường mũi tên thẳng chạy ngang qua tâm của sơ đồ. Nối từ trái sang phải và hướng thẳng về phía đầu cá. Đây đóng vai trò là trục kết nối tất cả các thông tin lại với nhau.
- Phần xương chính (Nhánh xương lớn): Đây là các đường nhánh tỏa ra từ xương sống. Mỗi nhánh xương này đại diện cho một nhóm nguyên nhân lớn tác động đến vấn đề. Ví dụ như nhóm về con người, thiết bị, phương pháp hoặc môi trường.
- Phần xương phụ (Nhánh xương nhỏ và xương dăm): Là những đường kẻ ngắn nằm sâu bên trong các nhánh xương chính. Đây là nơi bạn ghi lại các nguyên nhân chi tiết và cụ thể hơn. Để giải thích sâu hơn cho từng nhóm nguyên nhân lớn đã xác định trước đó.
3. Ưu điểm và nhược điểm khi sử dụng một sơ đồ con cá
3.1. Những ưu điểm khi sử dụng sơ đồ tư duy hình con cá
Trong thực tế, việc sử dụng sơ đồ này mang lại rất nhiều giá trị cho công việc và đời sống nhờ khả năng phân tích logic. Dưới đây là những ý nghĩa quan trọng mà công cụ này mang lại:
- Tránh bỏ sót nguyên nhân: Cấu trúc phân nhánh giúp bạn đào sâu vào từng ngách nhỏ. Từ đó phát hiện ra những vấn đề tiềm ẩn mà bình thường ít ai chú ý tới.
- Hệ thống hóa thông tin: Sắp xếp các ý tưởng rời rạc và lộn xộn thành một sơ đồ logic. Giúp bức tranh toàn cảnh trở nên mạch lạc và dễ hiểu hơn.
- Tối ưu hóa nguồn lực: Khi tìm đúng trọng tâm vấn đề, bạn sẽ tiết kiệm được rất nhiều thời gian và chi phí. Cho những giải pháp không mang lại hiệu quả.
- Phát triển tư duy đa chiều: Rèn luyện thói quen quan sát sự việc dưới nhiều góc độ khác nhau. Như con người, quy trình hay môi trường để có cái nhìn toàn diện nhất.
- Lưu trữ dữ liệu quý giá: Một sơ đồ hoàn chỉnh chính là tài liệu tham khảo quan trọng. Giúp những người sau có thể học hỏi kinh nghiệm xử lý khi gặp tình huống tương tự.
- Tăng tính đoàn kết khi làm việc nhóm: Mọi thành viên đều có thể đóng góp ý kiến vào các nhánh xương cá. Tạo nên một môi trường thảo luận cởi mở và khách quan.
Những thế mạnh tuyệt vời này biến sơ đồ xương cá trở thành một công cụ hỗ trợ tư duy không thể thiếu trong nhiều lĩnh vực hiện nay.
3.2. Một số nhược điểm cần lưu ý khi sử dụng sơ đồ con cá
Bên cạnh các ưu điểm về phân tích, công cụ này cũng tồn tại một vài hạn chế mà bạn nên biết để sử dụng sao cho phù hợp:
- Dễ gây rối mắt: Trong những trường hợp vấn đề quá phức tạp với quá nhiều nhánh nhỏ, sơ đồ sẽ trở nên dày đặc và khó đọc.
- Khó xác định ưu tiên: Công cụ này liệt kê tất cả các yếu tố nhưng không chỉ rõ nguyên nhân nào là quan trọng nhất cần xử lý trước.
- Phụ thuộc vào kinh nghiệm: Kết quả của sơ đồ có thể bị sai lệch nếu những người tham gia thiếu kiến thức chuyên môn về vấn đề đó.
- Tiêu tốn thời gian: Để hoàn thành một sơ đồ chi tiết và chính xác, đội ngũ cần dành nhiều thời gian để thảo luận và thống nhất ý kiến.
- Khó thể hiện sự liên kết chéo: Sơ đồ chủ yếu liệt kê các nguyên nhân độc lập nên không thể hiện tốt những yếu tố có tác động qua lại lẫn nhau.
4. Các mô hình phân loại biểu đồ xương cá là gì?

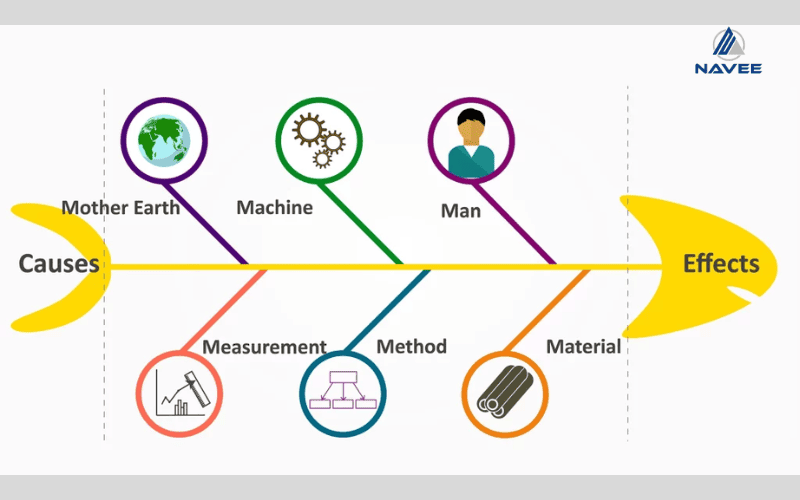

4.1. Mô hình 6M dùng trong lĩnh vực sản xuất công nghiệp
Trong các nhà máy và xưởng sản xuất, mô hình 6M là bộ khung hoàn hảo giúp rà soát mọi khía cạnh kỹ thuật ảnh hưởng đến chất lượng hàng hóa:
- Man (Con người): Tập trung vào kỹ năng chuyên môn, thái độ làm việc và sự phối hợp giữa các thành viên trong đội ngũ nhân sự.
- Machine (Máy móc): Đánh giá độ ổn định của thiết bị, tình trạng hỏng hóc kỹ thuật hoặc sự lạc hậu của công nghệ đang sử dụng.
- Method (Phương pháp): Xem xét các quy trình vận hành và tiêu chuẩn làm việc xem có thực sự hiệu quả hoặc có được tuân thủ nghiêm ngặt hay không.
- Material (Nguyên liệu): Kiểm tra chất lượng vật tư đầu vào cũng như tính ổn định của nguồn cung cấp phục vụ cho quá trình sản xuất.
- Measurement (Đo lường): Đánh giá độ chính xác của các thiết bị kiểm tra và tính tin cậy của dữ liệu thống kê trong quá trình quản lý chất lượng.
- Mother Nature (Môi trường): Xem xét các tác động ngoại cảnh như ánh sáng, nhiệt độ hoặc độ ẩm có làm thay đổi tính chất của sản phẩm hay không.
Việc áp dụng đầy đủ sáu yếu tố này giúp doanh nghiệp sản xuất không bỏ sót bất kỳ lỗ hổng nào trong dây chuyền vận hành để tìm ra nguyên nhân gốc rễ nhanh nhất.

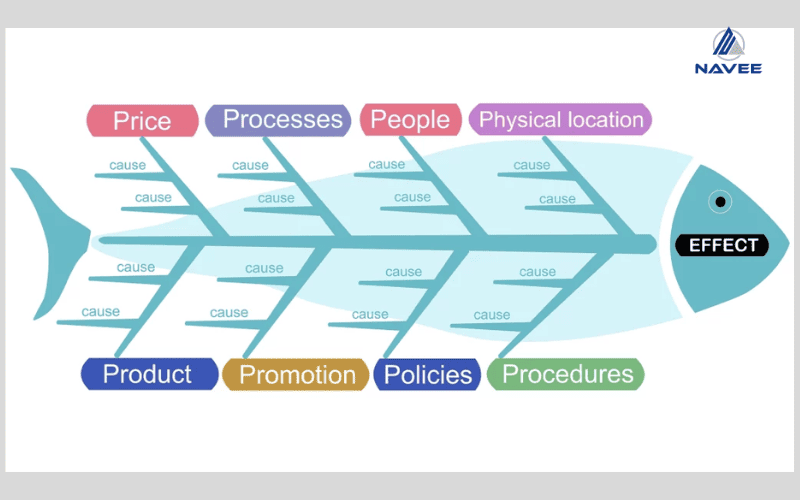

4.2. Mô hình 8P dành cho lĩnh vực dịch vụ và marketing
Đối với các ngành cung cấp dịch vụ hoặc truyền thông, mô hình 8P cung cấp cái nhìn đa chiều về những yếu tố tác động đến trải nghiệm của khách hàng:
- Product (Sản phẩm): Những tính năng, đặc điểm và giá trị thực tế mà dịch vụ mang lại cho người sử dụng.
- Price (Giá cả): Các chính sách về giá, chiết khấu và giá trị. Mà khách hàng nhận được so với số tiền họ bỏ ra.
- Place (Phân phối): Cách thức và địa điểm để đưa dịch vụ tiếp cận gần hơn với người tiêu dùng.
- Promotion (Quảng bá): Những hoạt động truyền thông và chiến dịch tiếp thị. Để giúp tăng độ nhận diện cho thương hiệu.
- People (Con người): Chuyên môn và thái độ phục vụ của đội ngũ nhân viên trực tiếp tương tác với khách hàng.
- Process (Quy trình): Trình tự các bước thực hiện để hoàn thành một yêu cầu dịch vụ từ phía người dùng.
- Physical Evidence (Cơ sở vật chất): Không gian, thiết kế và trang thiết bị tại nơi diễn ra quá trình cung cấp dịch vụ.
- Productivity and Quality (Hiệu suất và Chất lượng): Tốc độ hoàn thành công việc cũng như mức độ hài lòng của khách hàng sau khi trải nghiệm.
Sử dụng 8P giúp các chuyên gia tiếp thị tối ưu hóa. Nâng cao khả năng cạnh tranh trên thị trường.

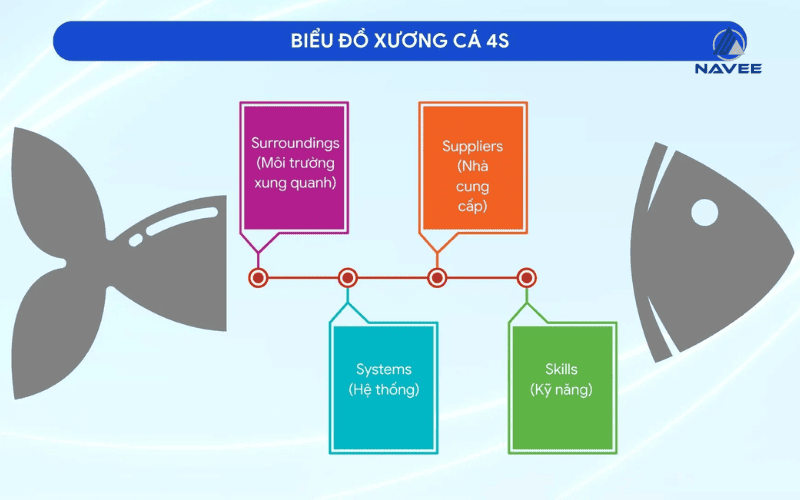

4.3. Mô hình 4S hỗ trợ quản trị và vận hành doanh nghiệp tổng thể
Khi cần rà soát lại bộ máy tổ chức hoặc hoạt động kinh doanh nhỏ. Mô hình 4S là lựa chọn gọn nhẹ nhưng mang lại hiệu quả rất lớn:
- Surroundings (Bối cảnh): Những yếu tố từ môi trường bên ngoài như quy định pháp luật. Hoặc áp lực cạnh tranh từ các đối thủ cùng ngành.
- Suppliers (Nhà cung cấp): Đánh giá mức độ uy tín và sự ổn định của các đối tác cung ứng vật tư. Bên cạnh còn có dịch vụ bổ trợ cho doanh nghiệp.
- Systems (Hệ thống): Xem xét các công nghệ quản lý, phần mềm hỗ trợ và quy trình vận hành nội bộ của tổ chức.
- Skills (Kỹ năng): Tập trung vào năng lực thực thi công việc. Trình độ chuyên môn của nhân viên ở mọi cấp độ khác nhau.
Việc lựa chọn đúng mô hình phân loại sẽ giúp sơ đồ của bạn trở nên mạch lạc. Quá trình tìm kiếm giải pháp trở nên chính xác và tiết kiệm thời gian hơn.
5. Hướng dẫn cách vẽ biểu đồ xương cá đẹp với 5 bước
Bước 1: Xác định vấn đề chính (Đầu cá)
Đầu tiên, bạn vẽ một hình thoi hoặc hình chữ nhật. Nằm ở phía bên phải tờ giấy và viết vấn đề cốt lõi vào đó. Ví dụ: doanh số giảm hoặc bài tập nhóm chưa hoàn thiện. Sau đó, bạn kẻ một đường ngang từ trái sang phải hướng về hình này. Đây chính là xương sống của con cá.
Bước 2: Liệt kê các nhóm nguyên nhân lớn (Xương chính)
Từ đường xương sống, bạn vẽ các đường chéo đi lên và đi xuống để tạo thành các nhánh xương lớn. Thông thường, biểu đồ xương cá sinh viên hoặc người đi làm hay dùng các nhóm chính. Ví dụ như: Con người, Máy móc, Quy trình, Môi trường và Nguyên vật liệu.
Bước 3: Đào sâu các nguyên nhân chi tiết (Xương phụ)
Trong mỗi nhánh xương lớn, bạn tiếp tục vẽ những nhánh xương nhỏ hơn. Để ghi lại các yếu tố cụ thể gây ra vấn đề. Đây là bước quan trọng trong cách vẽ biểu đồ xương cá. Vì nó giúp bạn bóc tách từng lớp của rắc rối. Hãy đặt câu hỏi tại sao cho đến khi bạn tìm được lý do thực sự nằm sâu bên trong.
Bước 4: Kiểm tra và trình bày lại cho đẹp
Sau khi đã điền đủ thông tin, bạn hãy xem xét lại các nhánh để đảm bảo chúng không bị chồng chéo. Một sơ đồ tư duy xương cá dễ nhìn cần có sự cân đối giữa các phần. Bạn có thể sử dụng các màu sắc khác nhau cho từng nhóm xương để tăng tính thẩm mỹ và giúp người xem dễ dàng phân biệt các danh mục nguyên nhân.
Bước 5: Phân tích và đưa ra giải pháp
Khi đã có một biểu đồ xương cá đẹp với đầy đủ thông tin, bước cuối cùng là đánh giá xem đâu là những nguyên nhân gây ảnh hưởng nặng nhất. Bạn nên khoanh tròn hoặc đánh dấu vào những điểm này để tập trung nguồn lực giải quyết. Đây chính là giá trị thực tế nhất mà sơ đồ tư duy hình xương cá mang lại cho người sử dụng.

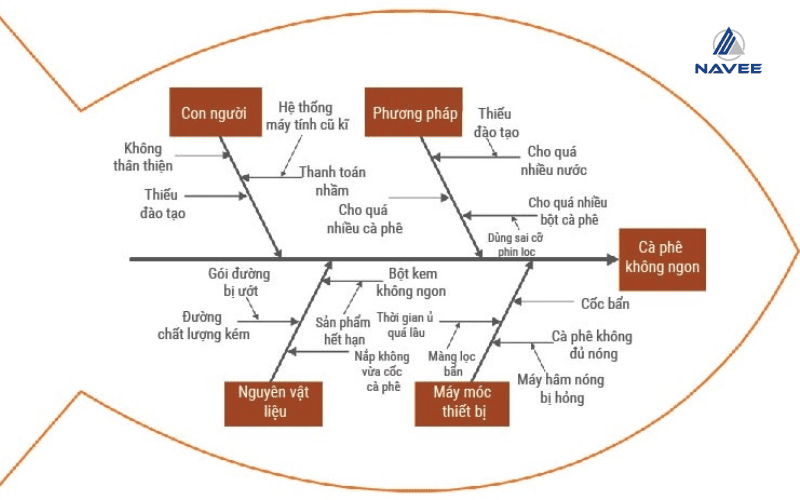

6. Cách ứng dụng sơ đồ con cá để giải quyết vấn đề
Sơ đồ con cá là công cụ trực quan giúp bạn bóc tách tận gốc rễ vấn đề thay vì chỉ xử lý phần ngọn. Dưới đây là quy trình 5 bước để ứng dụng mô hình này một cách hiệu quả vào thực tế.
Bước 1: Xác định vấn đề cốt lõi
- Viết vấn đề cụ thể vào phần đầu cá.
- Đặt các câu hỏi như: Chuyện gì đang xảy ra? Xảy ra khi nào? Ai bị ảnh hưởng?
- Ví dụ: Thay vì nói doanh thu giảm, hãy viết rõ: Doanh thu mảng phụ kiện giảm 20% trong tháng 2.
Bước 2: Phân nhóm các nguyên nhân lớn (Xương chính)
- Vẽ các nhánh lớn đại diện cho các yếu tố tác động.
- Các nhóm phổ biến thường dùng: Con người, Máy móc, Phương pháp, Môi trường và Nguyên liệu.
Việc này giúp bạn bao quát toàn bộ các mảng mà không bỏ sót bất kỳ chi tiết nào.
Bước 3: Liệt kê các nguyên nhân chi tiết (Xương nhỏ)
- Ở mỗi nhánh lớn, vẽ thêm các nhánh nhỏ để ghi lại lý do cụ thể.
- Đặt câu hỏi: Tại sao nhóm yếu tố này lại gây ra vấn đề?
- Ví dụ: Trong nhánh Con người, lý do có thể là nhân viên mới chưa được đào tạo kỹ.
Bước 4: Truy tìm gốc rễ bằng kỹ thuật “Tại sao”
- Sử dụng kỹ thuật hỏi “Tại sao” liên tiếp cho từng nguyên nhân đã liệt kê.
- Mục đích là vượt qua các hiện tượng bề mặt để chạm đến bản chất của sai sót.
Bước 5: Đề xuất giải pháp và theo dõi
- Dựa vào những nhánh xương quan trọng nhất để đưa ra hành động khắc phục.
- Các giải pháp phải thực tế và có người chịu trách nhiệm rõ ràng.
- Lên kế hoạch thực hiện và đánh giá lại hiệu quả sau một khoảng thời gian nhất định.
7. Câu hỏi thường gặp
7.1. Biểu đồ xương cá tiếng Anh là gì?
Tên phổ biến nhất là Fishbone Diagram. Ngoài ra còn gọi là Ishikawa Diagram hoặc Cause-and-Effect Diagram (Sơ đồ Nguyên nhân – Kết quả).
7.2. Biểu đồ xương cá khác gì với sơ đồ tư duy (Mindmap)?
- Xương cá: Tập trung phân tích sâu để tìm nguyên nhân gốc rễ của một vấn đề cụ thể.
- Mindmap: Tập trung mở rộng ý tưởng, kết nối thông tin và sáng tạo quanh một chủ đề trung tâm.
7.3. Khi nào thì nên sử dụng biểu đồ xương cá?
Khi bạn gặp một vấn đề phức tạp, lặp đi lặp lại và cần tìm ra nguồn gốc thật sự của nó để giải quyết triệt để thay vì chỉ xử lý phần ngọn.
7.4. Sinh viên có thể dùng biểu đồ xương cá vào việc gì?
- Tìm lý do kết quả học tập sa sút hoặc thi trượt.
- Phân tích nguyên nhân làm việc nhóm kém hiệu quả.
- Tìm gốc rễ của việc quản lý thời gian chưa tốt (hay bị trễ deadline).
- Lập luận và phân tích dữ liệu trong các bài tiểu luận, nghiên cứu khoa học.
Hy vọng qua bài viết này, bạn đã thấu hiểu Biểu đồ xương cá là gì để không còn loay hoay trước những rắc rối phức tạp. Cùng với Navee , hãy biến những nhánh xương khô khan thành lộ trình hành động hiệu quả thông qua việc thực hành vẽ xương cá thường xuyên trong mọi dự án. Hãy áp dụng ngay sơ đồ con cá để công việc luôn trôi chảy và đạt kết quả tốt nhất nhé!
